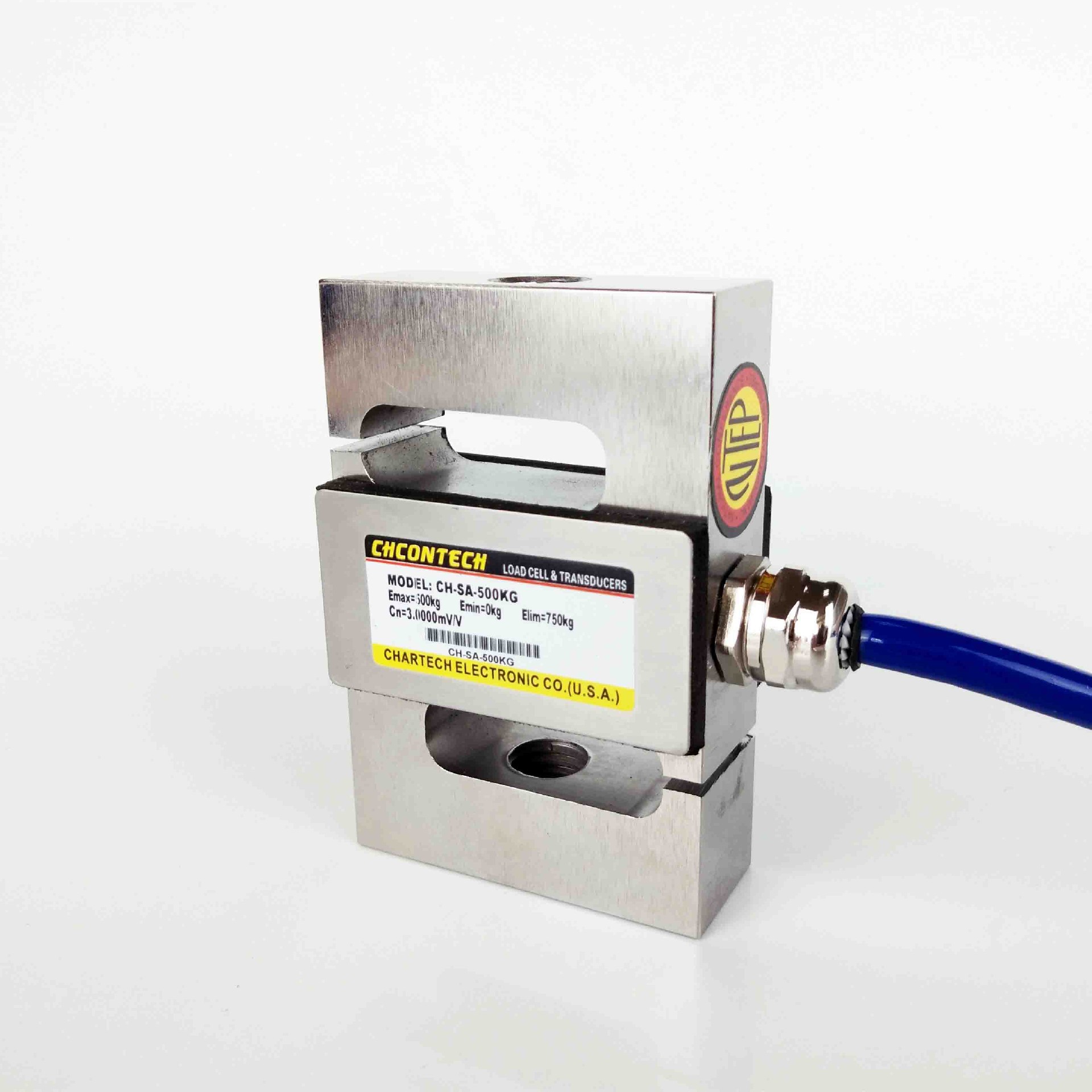

产品名称：CH-SA S型传感器
产品特点：CH-SA S型拉力压力传感器采用优质不锈钢材质，具有高精度，高稳定性，低外形，安装简便、快速等特点。适用于试验机、配料秤、搅拌站、皮带秤和包装秤等，多做拉力使用，也可压用。
量程：1kN（100kg）、2kN(200kg)、25kN(250kg)、5kN(500kg)、75kN(750kg)、10 kN(1t)、15 kN(1.5t)、20 kN(2t)、25 kN(2.5t)、50 kN(5t)、100 kN(10t)

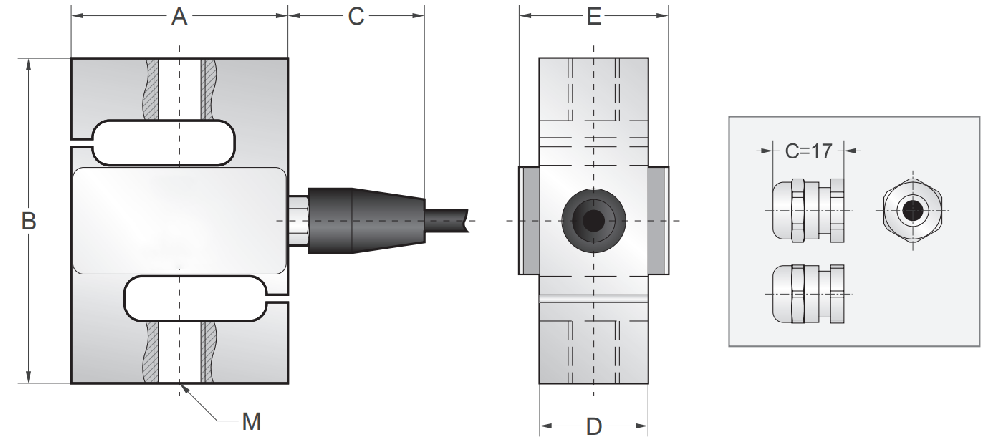

外形尺寸：
量程（kN） | 量程 | A | B | C | D | E | M | |
1kN | 100kg | mm | 50.8 | 76.2 | 32 | 19 | 28 | M10x1.5 |
2-7.5kN | 200-750kg | mm | 50.8 | 76.2 | 32 | 19 | 28 | M12x1.75 |
10-15kN | 1t-1.5t | mm | 50.8 | 76.2 | 32 | 25.4 | 35 | M12x1.75 |
20-50kN | 2t-5t | mm | 76.2 | 108 | 32 | 25 | 31 | M18x1.5 |
技术参数：
技术参数 | |||
额定输出 | 3.0mV/V±0.003mV/V | 输入阻抗 | 385±10Ω |
非线性 | ±1%F.S | 输出阻抗 | 351±3Ω |
滞后性 | ＜±0.05%F.S | 绝缘电阻 | ≥5000MΩ |
重复性 | ＜±0.05%F.S | 允许激励电压 | 5～15V/DC |
蠕变 | ＜±0.05%F.S/30min | 补偿温度范围 | -10℃～+40℃ |
零点温度影响 | ＜±0.03%/10℃ | 工作温度范围 | -30℃～+70℃ |
输出温度影响 | ＜±0.03%/10℃ | 安全过载 | 150%F.S |
零点平衡 | ＜±1%F.S | 极限过载 | 300%F.S |
接线方式 | 激励：+红 -黑 信号：+绿 -白 屏蔽：黄 | ||
