CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入
产品特点：TQ-H2圆柱侧拉式称重传感器具有精度高，安装简便，防潮性能好等特点。 产品用途：TQ-H2圆柱侧拉式称重传感器适用于试验机等力量测量。 量程：50N(5kg)、100N(10kg)、200N(20kg)、500N(50kg)、1 kN(100kg)、2kN(200kg)
序号 | 产品技术参数 | |
1 | 额定载荷 | 5-200kg |
2 | 综合精度 | 0.05%F.S |
3 | 灵敏度 | 1.5-2.0mV/V |
4 | 零点输出 | ≤0.1%F.S |
5 | 输入阻抗 | 380±50Ω |
6 | 输出阻抗 | 351±3Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -10~40℃ |
9 | 适用温度范围 | -30~70℃ |
10 | 安全过载 | 150%F.S |
11 | 极限载荷 | 300%F.S |
12 | 材质 | 合金钢 |
13 | 激励电压 | 10V(DC) |
14 | 密封等级 | IP67 |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

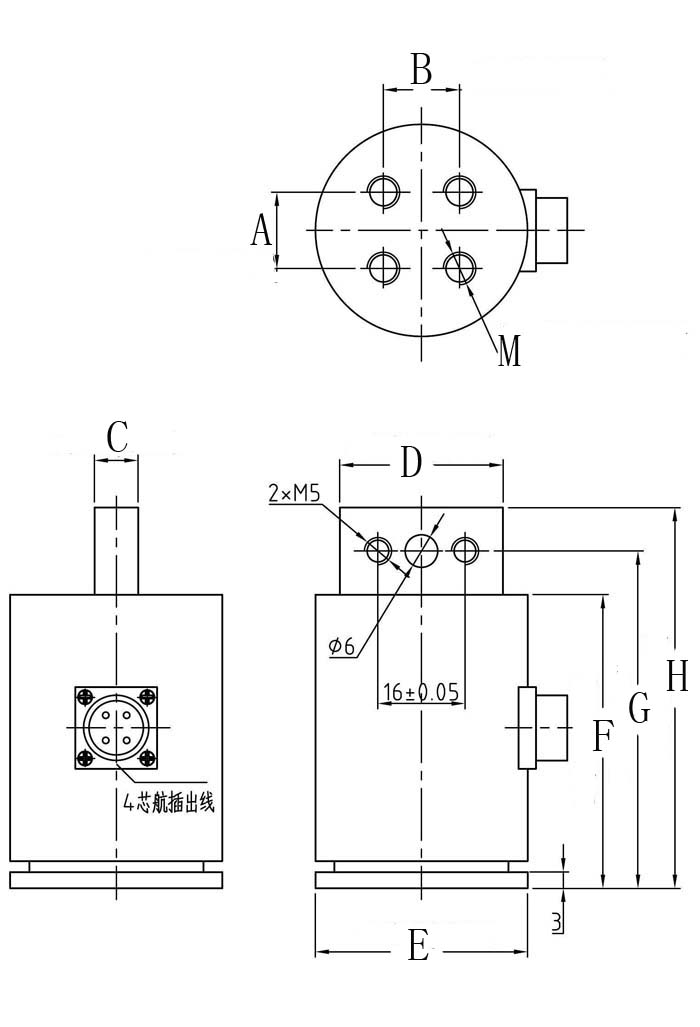

型号 | 量程（N） | A | B | C | ɸD | ɸE | F | G | H | M |
TQ-H2 | 50N-500N | 14 | 14 | 8 | ɸ30 | ɸ39 | 54 | 62 | 70 | 4×M6 |
1000N-2000N | 24 | 24 | 11.5 | ɸ40 | ɸ49 | 64 | 86 | 94 | 4×M8 |
