CH-BTM 波纹管称重传感器
产品名称：CH-BTM波纹管称重传感器产品特点：CH-BTM波纹管称重传感器具有高稳定性，高可靠性。产品用途：CH-BTM波纹管称重传感器广泛适用于称重及其他力值的测量与控制系统、材料试验机等。量程：5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t外形尺寸：技术参数：技术参数额定输出2.0mV/V±0.02输入

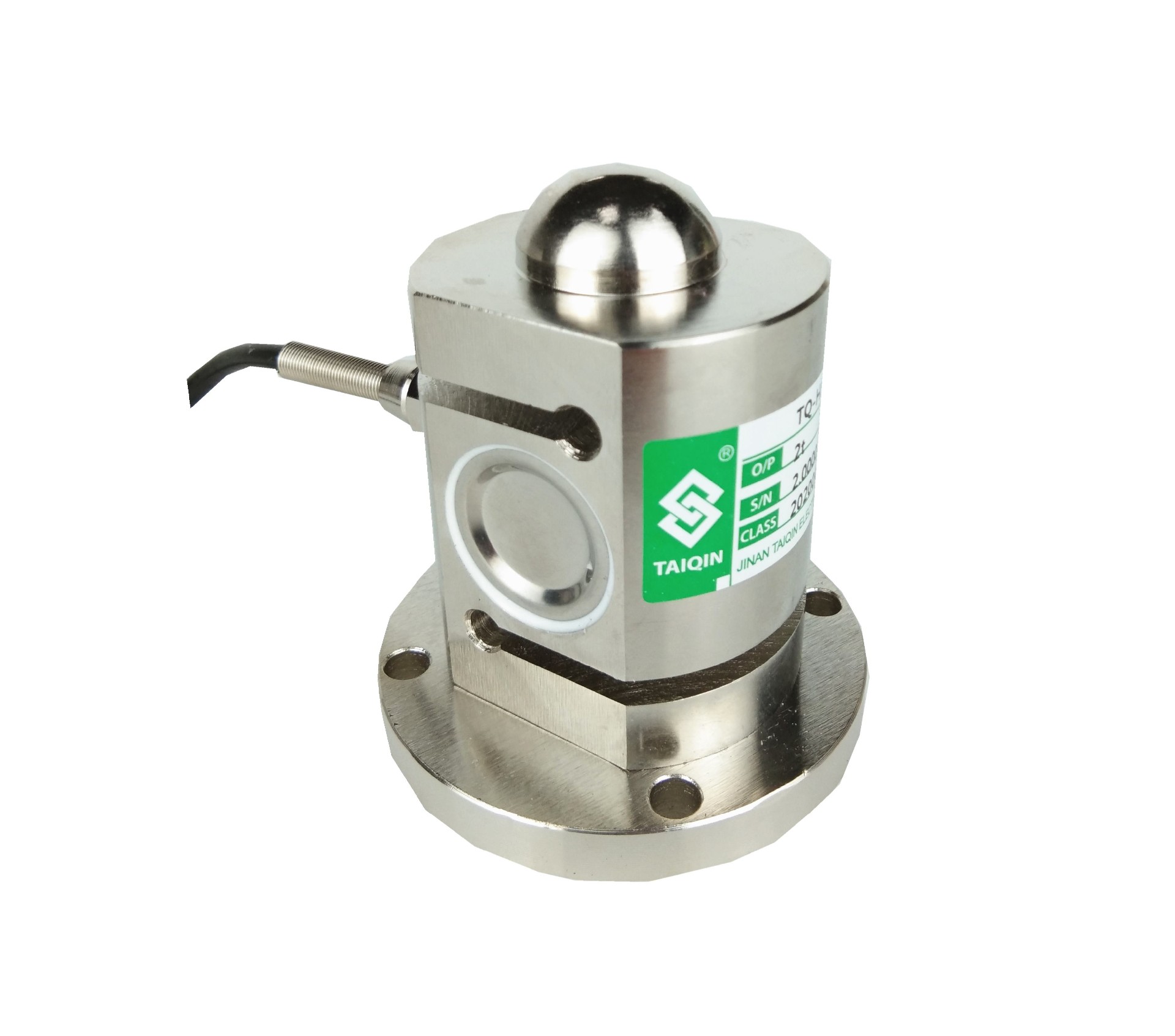

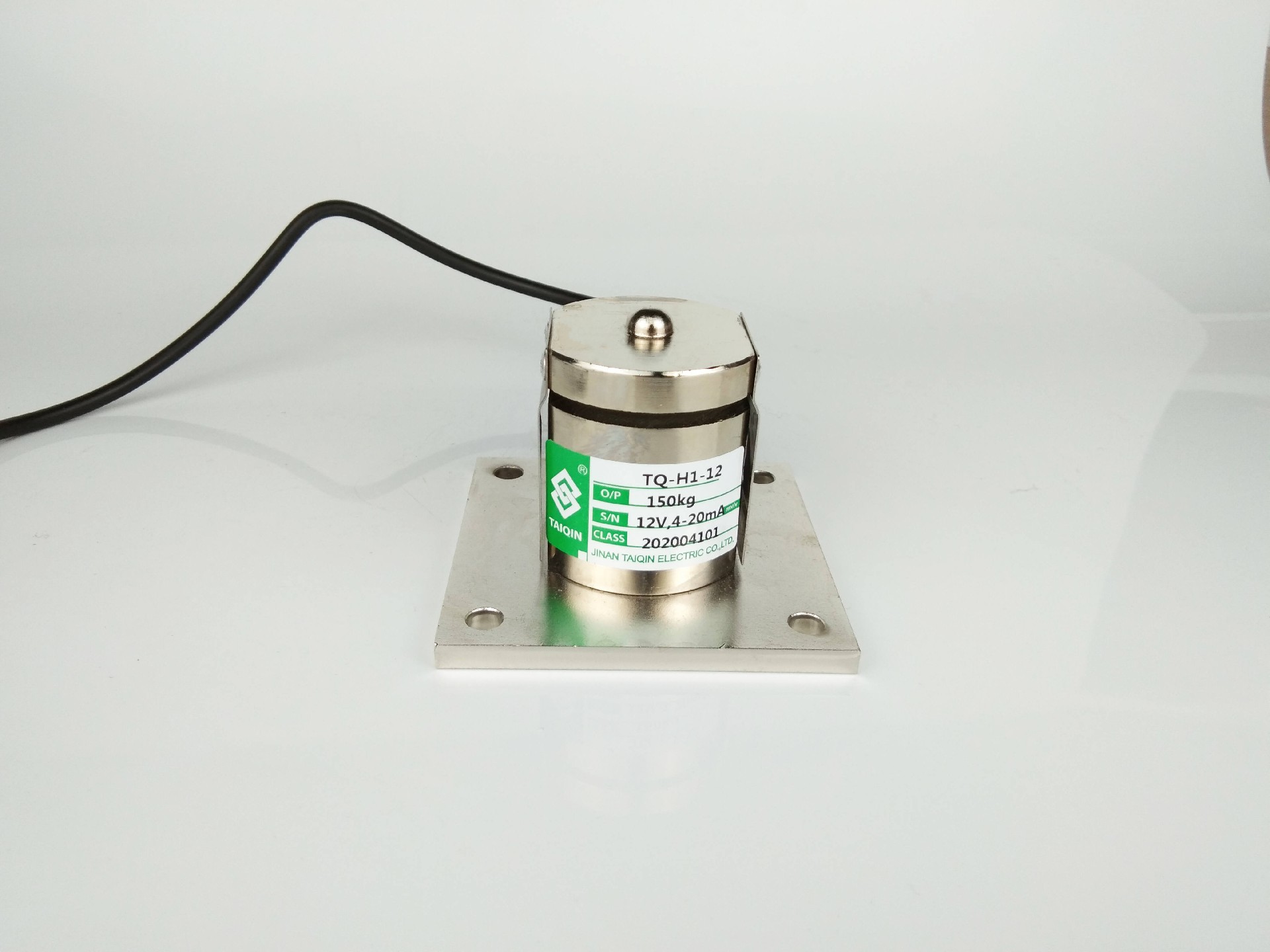

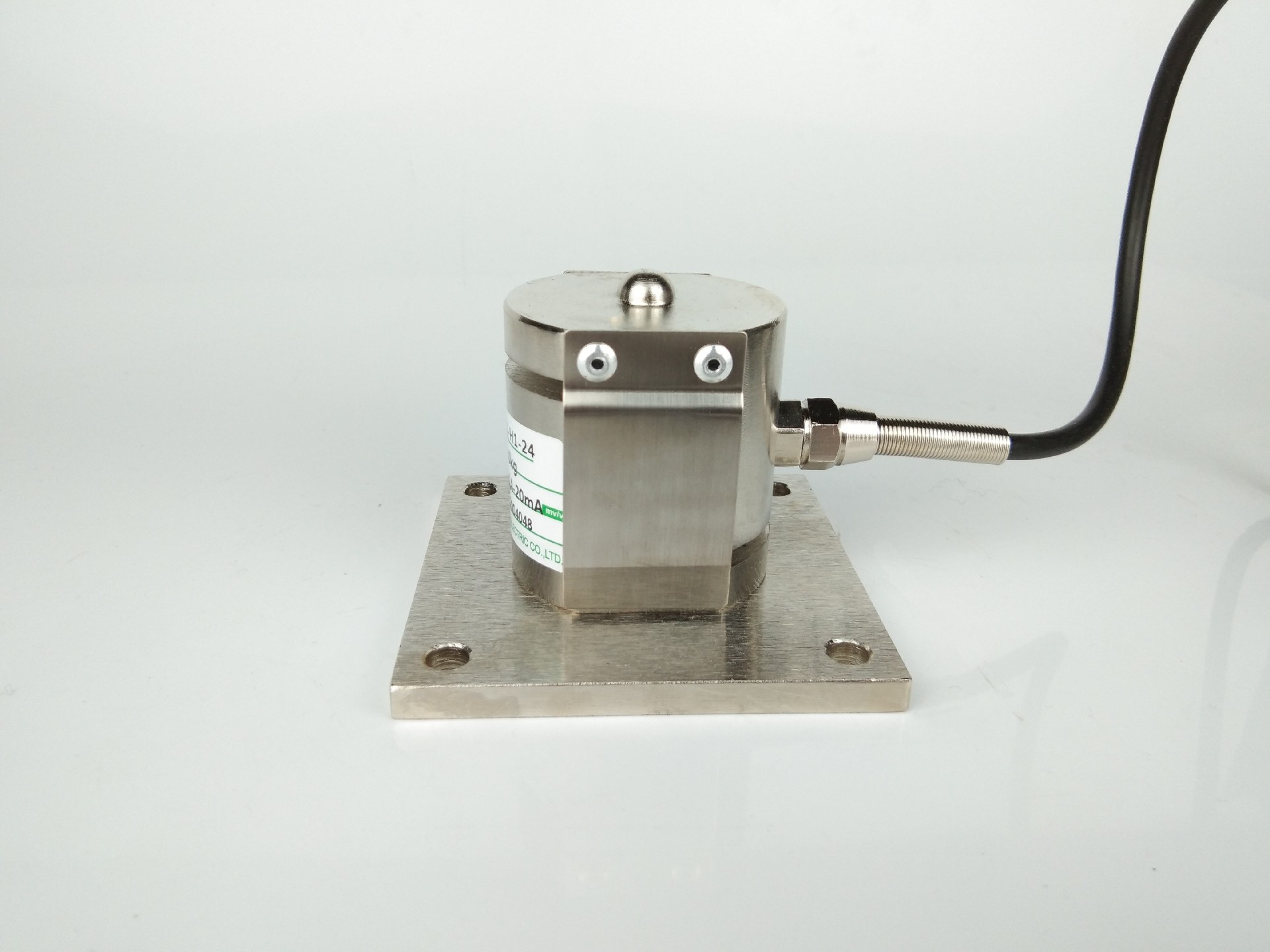

产品特点：TQ-H1柱式称重传感器具有精度高，安装简便，防潮性能好等特点。
产品用途：TQ-H1柱式称重传感器适用于电子皮带秤，包装秤等。
量程：TQ-H1 : 1 kN(100kg)、1.5 kN(150kg)、10kN（1t）
TQ-H1 :20kN(2t)
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 1.5kN,5kN,10kN |
2 | 综合精度 | ≤0.05%F.S |
3 | 灵敏度 | 2.0mV/V |
4 | 零点输出 | ≤1%F.S |
5 | 输入阻抗 | 380±10Ω |
6 | 输出阻抗 | 350±3Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -10~40℃ |
9 | 使用温度范围 | -20~60℃ |
10 | 安全过载 | 120％F.S |
11 | 材质 | 合金钢 |
12 | 激励电压 | 10V(DC) |
13 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
TQ-H1尺寸图：

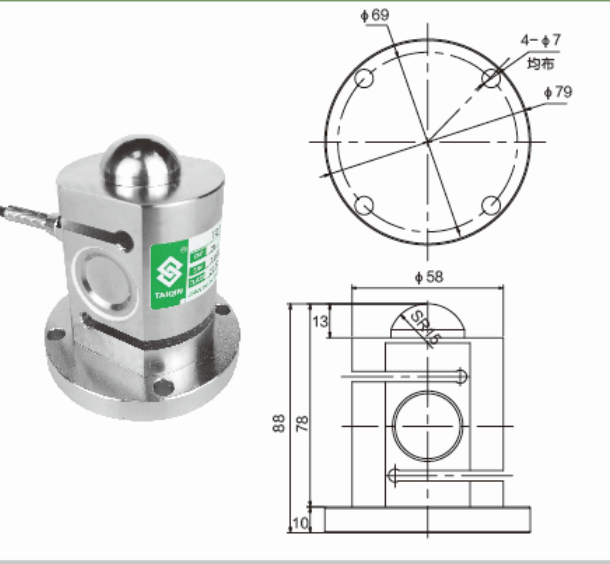

TQ-H1-2t 尺寸图：
